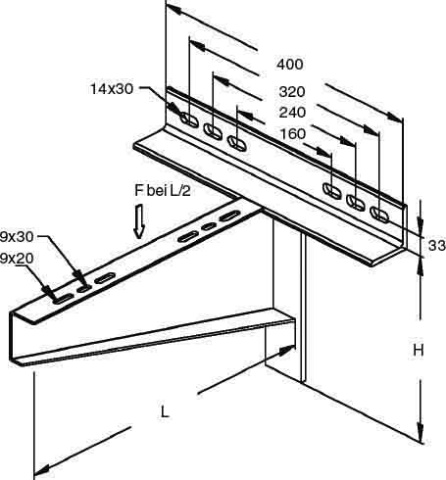

Niedax Beam KTTSS 600 NIEUW

Artikelconditie: Nieuw en in originele verpakking

Producent: Niedax#
EAN: 4013339183654
Heiz24 artikelnummer: SP5401258
TARIC: 73089059
Land van oorsprong: DE
Categorie: Kabelrinnen und Tragsysteme

€ 99,97

incl. 19% Omzetbelasting , Plus

Selectie van belastinggebied / land van levering

Direct beschikbaar
Geschatte levertijd (kan variëren): 3 - 5 Werkdagen (DE - buitenland verschilt)

Pcs.

Beschrijving
Beoordelingen
Prijsverloop

Klembeugel, zeer zware uitvoering, voor wandmontage en voor het klemmen op kale stalen balken met een flensbreedte van = 100 mm tot = 320 mm, gelieve de benodigde klemaccessoires voor T-balken, zoals 2 x SKM 12X...(10.9), 2 x UGM 12 en 2 x HSKS..., apart te bestellen. Gelieve de vereiste bevestigingsaccessoires voor breedspanningskabelgoten/-geleiders afzonderlijk te bestellen. De klembevestiging moet symmetrisch zijn en de schroeven zo dicht mogelijk bij de flens. De belastbaarheidsspecificaties gelden alleen in combinatie met HSKS..., UGM 12 en M 12 schroeven, sterkteklasse 10.9, die moeten worden aangehaald met een voorspankoppel van 123 Nm. Vooral bij verbindingen die verticale belastingen via wrijving moeten overbrengen, moet het aanhaalmoment van de schroeven in acht worden genomen en met een momentsleutel worden gecontroleerd! De opgegeven belastingswaarden gelden alleen voor staal-staalverbindingen (bijv. profielklemmen). Nadat de helft van de belasting is aangebracht, moet het aanhaalmoment van de schroeven opnieuw worden gecontroleerd. Gevaar voor wegglijden! Als stalen dragers een brandwerende coating hebben, mag deze niet worden verwijderd zonder overleg met en schriftelijke toestemming van de opdrachtgever of de bouwdirectie. In elk geval moet de overdracht van lasten naar de constructie worden overeengekomen met de bouwplanning of de bouwdirectie. Afmetingen (ca. afmetingen) Steunhoogte H: 206 mm Hoekbreedte B: 400 mm Steunlengte L: 630 mm Draagkracht F bij L/2: 8,53 kN in het systeem, geldt voor balkflensbreedtes = 220 mm en = 300 mm. Draagvermogen F2 bij L/2: 10 kN in het systeem, geldt voor balkflensbreedtes = 220 mm Materiaal draagbalk: Staal, thermisch verzinkt volgens DIN EN ISO 1461 Flensdikte van de balk in mm: [specificatie van de klant vereist]

#productDetails.itemInformation#	#productDetails.itemValue#
Versie:	Klemmausleger
Bescherming van het oppervlak:	feuerverzinkt
Materiële kwaliteit:	sonstige
Hoogte:	206 mm
Materiaal:	Stahl
Geschikt voor functieonderhoud:	nein
Breed:	28 mm
Lengte:	630 mm
Hoek:	90 °
Draagvermogen:	8,53 kN
Geschikt voor kabeldraagsysteem breedte:	50..600 mm
Verzendgewicht:	5,04 Kg
Artikelgewicht:	5,04 Kg
Afmetingen ( Lengte × Breedte × Hoogte ):	63,80 × 40,00 × 26,00 cm
