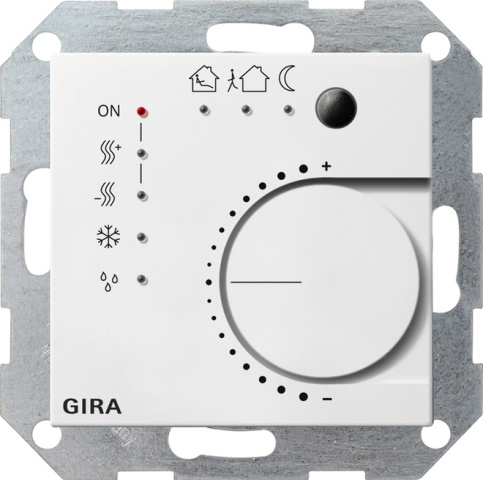

KNX continu-controller met drukknopinterface 4-voudig Systeem 55 zuiver wit glanzend De continu-controller voor inbouw en de objectcontroller combineren de functies van een KNX-buskoppelingseenheid, een ruimtetemperatuurregelaar met setpointingang en een binaire ingang. Kenmerken: Op de binaire ingang kunnen vier potentiaalvrije contacten worden aangesloten. Ingang 1 kan worden gebruikt om een draadloze sensor aan te sluiten voor temperatuurmeting in de vloer. Twee ingangen kunnen als uitgang worden geparametreerd (max. 0,8 mA). De regelaarfunctie wordt gebruikt voor de regeling van de kamertemperatuur. De regelaar registreert de huidige ruimtetemperatuur met een interne of externe temperatuursensor en verwerkt deze met een instelbaar temperatuursetpoint tot een regelwaarde. Actuatoren met een continu stuursignaal en met een schakelend stuursignaal kunnen worden aangestuurd. Regelaar: 5 bedrijfsmodi: comfort, stand-by, nacht, vorst- of hittebescherming en regelaarblokkering (bijv. dauwpuntwerking). Functies voor verwarmen/koelen: Verwarming, koeling, verwarming en koeling, basis- en extra verwarming, basis- en extra koeling. Vooraf ingestelde regelparameters voor gewone verwarmings- of koelelementen. Regelaar kan worden uitgeschakeld (dauwpuntwerking) of regelaar of regelaarwerking kan worden vergrendeld. Klepbeveiligingsfunctie (klep wordt cyclisch om de 24 uur geopend). Regelmodi: continue PI-regeling, schakelende PI-regeling (PWM) en schakelende tweepuntsregeling (aan-uit). Temperatuurregistratie via een interne en of externe sensor (middeling voor grote ruimten). Ingangen: Vrije toewijzing van de functies schakelen, dimmen, jaloezie en waardegever aan de ingangen. Blokkeringsobject voor het blokkeren van afzonderlijke ingangen. Het gedrag bij herstel van de busspanning kan voor elke ingang afzonderlijk worden geparametriseerd. Beperking van de telegramfrequentie. Schakelfunctie: twee onafhankelijke schakelobjecten zijn beschikbaar voor elke ingang en kunnen afzonderlijk worden ingeschakeld, commando voor opgaande en neergaande flank kan onafhankelijk worden ingesteld (AAN, UIT, TEGEN, geen reactie). Dimfunctie: Eenvlaks- en tweevlaksbediening, tijd tussen dimmen en schakelen en dimstapbreedte instelbaar, herhaling van telegram en zenden van stoptelegram mogelijk. Jaloeziefunctie: commando bij stijgende flank instelbaar (geen functie, OMHOOG, OMLAAG, OMLAAG), bedieningsconcept parametreerbaar (Stap - Beweeg - Stap of Beweeg - Stap), tijd tussen korte en lange bediening instelbaar, lamellenversteltijd instelbaar. Functie waardegever en lichtscène-uitbreiding: Rand (drukknop als maakcontact, drukknop als verbreekcontact, schakelaar) en waarde parametriseerbaar voor rand, waardeverstelling voor drukknop via lange drukknopbediening voor waardegever mogelijk, lichtscène-uitbreiding met of zonder memoryfunctie. Functie temperatuursensor: Eén kanaal van de drukknopinterface kan worden gebruikt als externe temperatuursensor voor de ruimtetemperatuurregelaar. Uitgangen: Onafhankelijk schakelen van max. twee uitgangen. Het temperatuurinstelpunt wordt verschoven met de instelknop. Een aanwezigheidsknop wordt gebruikt om te schakelen tussen comfort- en stand-by-modus. De huidige toestanden worden op de continuregelaar door LED's aangegeven. Opmerkingen : Een aparte buskoppeling is niet nodig. Voor het aansluiten van de externe ingangen wordt het gebruik van een schakelklemmenkast aanbevolen.
