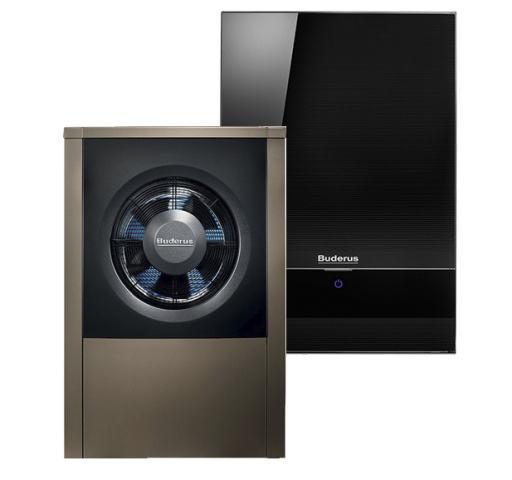

Logaplus Wärmepumpenpaket WLW196 iAR-3 mit Logatherm WLW196-11 iARE, reversible Luft-Wasser-Wärmepumpe und Warmwasserspeicher für monoenergetischen Betrieb. Im Paket enthalten:
- WLW196-11 iARE
- Installationspaket INPA WPL 6-14 AR
- Abdeckhaube für INPA WPL 11-14 AR
- Kondensatablaufheizung
- Raumregler RC100H
- Heizkreis-Set HS25 V3
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Anschluss-Set AS HKV25, HS/HSM25
- Logafix Absorptions-Luftabscheider 1"
- Logafix Ausdehnungsgefäß BU-H 35 l
- Logafix Kappenventil MS 3/4" x 3/4"
- Buderus Logalux SH400 RS-B
- 3-Wege-Umschaltventil 28 mm inkl. Motor
- Doppelnippel 1"
Wärmepumpe Logatherm WLW196-11 iARE:
- Max. Heizleistung 11,71 kW bei A2/W35
- Leistungszahl 3,64 bei A2/W35 gemäß EN 14825 und Teillast
- Reversible Luft/Wasser-Wärmepumpe für monoenergetischen Betrieb
- Logatherm WLW196-11 iARE, bestehend aus IDU-14 iE + ODU_W 11 (Inneneinheit = IDU-iE = InDoorUnit_Water, Außeneinheit = ODU_W = OutDoorUnit_Water)
- Wasserführende Verbindung zwischen Innen- und Außeneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrockungsfunktion und aktiver Kühlung
- Bis zu 62 C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Bedieneinheit Logamatic HMC310 mit Klartextdisplay
- 1 ungemischter Heizkreis regelbar. Für gemischte Heizkreise sind Zubehöre erforderlich
Inneneinheit (IDU-14 iE):
Mit EMS-plus Bedieneinheit Logamatic HMC310
- Frontverkleidung aus modernem, bruchfestem Titaniumglas. Farbe schwarz
- Hocheffiziente Heizwasserpumpe Grundfos GEO 25/85 zur Heizwasserumwälzung zwischen Innen- und Außeneinheit
- Mit 9 kW elektr. Zuheizer
- Manometer, Filterkugelhahn, Entlüfter, Sicherheitsventil
- Membranausdehnungsgefäß 10 Liter
- Warmwasserbetrieb mittels externem Umschaltventil (Zubehör) möglich
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss Heizung: G 1" AG
- Mindestvolumenstrom: 2,23 m3/h
- Abmessungen: Breite: 485 mm, Höhe: 700 mm, Tiefe: 350 mm, Nettogewicht: 32 kg
Außeneinheit (ODU_W 11):
- Invertergeregelter Verdichter- und Gebläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten
- Einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material
Technische Daten:
- Heizleistung +7/35 C: 5,18 kW (nach EN 14825, Teillast)
- Heizleistung +2/35 C: 7,00 kW (nach EN 14825, Teillast)
- Heizleistung -7/35 C: 10,73 kW (nach EN 14825, Nennleistung)
- COP +7/35 C: 5,00 (nach EN 14825)
- COP +2/35 C: 3,64 (nach EN 14825)
- COP -7/35 C: 2,74 (nach EN 14825)
- Kühlleistung +35/18 C: 11,12 kW (gemäß EN 14511)
- EER bei A35/W18: 3,23
- Kühlleistung +35/7 C: 8,86 kW (gemäß EN 14511)
- EER bei A35/W7: 2,72
- Nom. Luftvolumenstrom: 7300
qm/h
- Außenlufttemperatur min./max. Heizbetrieb: -20/+45, Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schallleistungspegel nach ErP (EN 12102): 53 dB(A)
- Max. Schallleistungspegel im Tagbetrieb (EN12102): 64 dB(A)
- Max Schallleistungspegel im reduzierten Nachtbetrieb (silent mode, EN12102): 57 dB(A)
- Schalldruckpegel in 1 m Abstand (EN 12102): 45 dB(A)
- Kältemittelmenge R 410 A: 3,3 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Max. Leistungsaufnahme: 7,2 kW
- Wasserseitiger Anschluss Heizung: G 1" AG
- Abmessungen: Breite: 1122 mm, Höhe: 1695 mm, Tiefe: 545 mm, Nettogewicht: 181 kg
Mit serienmäßiger IP-Schnittstelle über das Funkmodul MX300 mit Wandhalter/Magnetbefestigung.
- WLAN Verbindung zur Kommunikation mit der App MyBuderus
- WLAN Verbindung zur Kommunikation mit d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus System mit Ihrem Smartphone (Android, iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwasser und Einstellung von Zeitprogrammen
- Anzeige von Energieverbräuchen und deren Historie
Fernüberwachung über Fachkundenportal Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkomponenten
- Notizfunktion und anlagenspezifische Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller relevanten Betriebszustände und Monitoring zur professionellen Analyse
- Parameter-Konfiguration verändern und optimieren aller relevanten Anlagenparameter
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ Klasse für jahreszeitbedingte der Verbundanlage: A++ Energieeffizienzklassen-Spektrum: A+++ -> G Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage (Kessel): - Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP) 147 %
ANGABEN IN BEZUG AUF EU F-GAS VERORDNUNG 517/2014 Umwelttechnischer Hin- weis: Enthält fluorierte Treibhausgase Kältemitteltyp: R410A Treibhauspotential - GWP: 2088 kgCO2eq Füllmenge Kältemittel: 3,3 kg Füllmenge Kältemittel: 6,89 tCO2eq Bauart des Kältekreises: Hermetisch geschlossen
Buderus-Artikel-Nr.: 7739613100
Die Erstinbetriebnahme sowie die erforderlichen wiederkehrenden Wartungen sind durch den Buderus Kundendienst oder eine von Buderus für dieses Produkt qualifizierte sowie e Fachfirma durchzuführen! Diese Dienstleistung ist nicht enthalten und separat zu beauftragen! Wir weisen darauf hin, dass wir eine Gewährleistung nur für solche Anlagenteile übernehmen können, die Sie bei uns bezogen haben. Bitte beachten Sie die von uns vorgegebenen Komponentenlisten und Hydraulikvorschläge. Bei Verwendung anderer Komponenten kann es ggf. zu Fehlfunktionen oder Effizienzeinbußen kommen.
5 Jahre Buderus Systemgarantie (Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)
