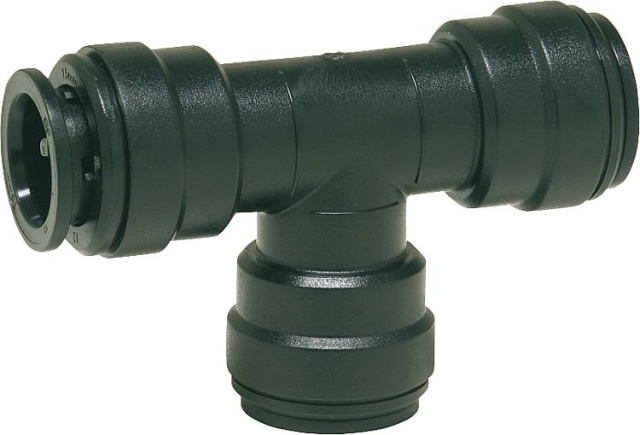

John Guest Connecteur en T 22 mm, (I/I/I) PM0222E NOUVEAU

État de l'article : neuf et dans son emballage d'origine

Fabricants: John_Guest#
Numéro d'article Heiz24: WS9021514
TARIC: 39174000
Pays d'origine: GB
catégorie: NOUVEAU

€ 13,05

inclus 19% TVA , plus

de	Prix unitaire
10	€ 11,02*

Sélection de la zone fiscale / du pays de livraison

Disponible immédiatement
délai de livraison estimé (peut varier): 3 - 5 jours ouvrables (DE - différent pour l'étranger)

40 dans l'entrepôt des fournisseurs

délai de livraison estimé (peut varier): 3 - 5 (DE - différent pour l'étranger)

plus de 40 nous pouvons commander pour vous

Description
Évaluations
Evolution du prix

- Idéal pour l'air comprimé et les liquides
- Installation simple et rapide
- Pour les matériaux de tuyaux suivants : plastique, cuivre et aluminium (les tuyaux métalliques doivent être calibrés et sans bavures)
- Plage de température : -20°C à + 65°C
- Pression de service : 10 bar
- Desserrage rapide des raccords
- Très bonnes propriétés de débit
Remarques techniques : Domaines d'application :
- Air comprimé
- Vide (grossier/fin)
- Alimentation en eau froide*
- Alimentation en eau chaude*
- Circuits d'eau de refroidissement

Exécutions des tubes : Tubes en plastique :
PE, PEX, PA et PB Matériaux des tubes,
qui correspondent aux tolérances indiquées.

Tolérances des tubes : pour tube ø 15, 22 et 28 mm :
+0,05 / -0,10 mm

Couples de serrage max. : Filetage plastique :
DN 10 - DN 15 (3/8" - 1/2") 3,0 Nm
DN 20 (3/4") 4,0 Nm
Couples de serrage max. Températures de travail et pressions :
Air -20°C 10 bar
+23°C 15 bar avec / 10 bar sans bague de sécurité 15 - 22 mm ø
+23°C 15 bar - 28 mm ø
+70°C 7 bar
Eau +1°C 10 bar
+23°C 10 bar
+70°C 7 bar

Tubes métalliques (souples) :
Tubes en laiton, cuivre et aluminium,
qui correspondent aux tolérances indiquées.

Fabrication selon : EN/ISO 9001
Tube en plastique PA selon DIN 73378, DIN 74324 (pas 22 - 28 mm)

Filetage métallique :
DN 15 (1/2") 4,0 Nm
DN 20 (3/4" - 1") 5,0 Nm

PDF

90_215_13--DBL-01-de.pdf

Datenblatt

90_215_13--DBL-01-de.pdf

#productDetails.itemInformation#	#productDetails.itemValue#
Version:	T-Stück
Taille:	22 mm
Conique:
Pression max. Pression de travail [bar]:	10
Température max. Température du fluide (fonctionnement continu) [°C]:	65
Lié au système:
Connexion 1:	Steckmuffe
Connexion 2:	Steckmuffe
Nombre de connexions:	3
:	Kunststoff
:	-20
:
:
:
:	Kunststoff
:
:	Ja
:
:
:	22
:	22
:	Nitrilkautschuk NBR
Poids de livraison:	0,08 Kg
Poids de l'article:	0,08 Kg
Dimensions ( Longueur × Largeur × Hauteur ):	9,70 × 6,70 × 3,60 cm
