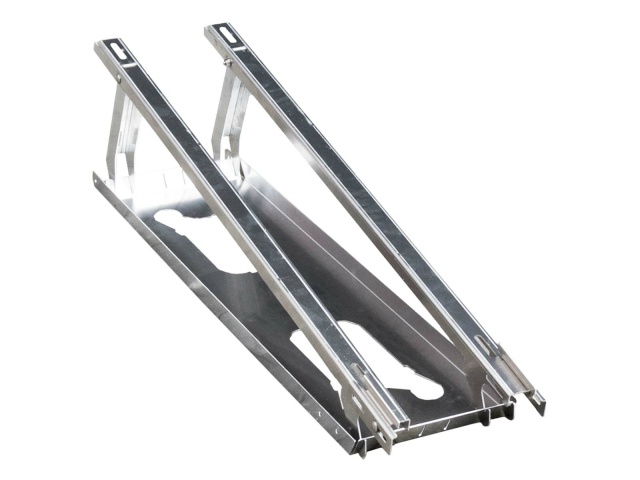

Typ: I-Tec Solar PV Panel Aufständerung Flachdach 8 Grad inkl. Schrauben und 2 Haltearmen für Standard PV Panel Breite: 980-1150mm NEU
Sie benötigen mind. 2 dieser Aufständerungen um 1 PV Panel aufzustellen
Für folgende PV Panels komaptibel
- Länge: ca. 1500 mm bis 1800 mm
- Breite: 980 bis 1150 mm
- Modulrahmenhöhe: 30-40 mm
- Ausrichtung: Quermontage
- Neigungswinkel 8 Grad
Dieses innovative und Produkt zeigt seine Vorteile durch die einfache Montage und geringe Dachbelastung. Durch erheblichen Zeitgewinn bei der Montage kann dieses Produkt wesentlich wirtschaftlicher eingesetzt werden als herkömmliche Flachdachsysteme.
Produkteigenschaften:
• universell einsatzfähig
• einfache Montage mit Hakenrastung
• kann vormontiert werden
• sehr gute Hinterlüftung
• voll recyclingfähig
• witterungsbeständig
• geringe Dachflächenpressung
• geringe Dachbelastung
• Bohrungen und Langlöcher vorhanden
• stapelfähig
• niedriges Eigengewicht
• patentierte Ausführung
Anwendungsbereich:
Dieses Produkt ist für die Montage von Photovoltaikmodulen auf Flachdächern bestimmt. Das Produkt darf nur gemäß dieser Anwendungsbeschreibung eingesetzt werden. Die
Sachkundigkeit des Montagepersonals wird vorausgesetzt. Eine Nichtbeachtung kann erhebliche Gefährdungen auslösen, in Form von Personen- und Sachschäden.
Technische Daten:
Einsatzbereich: Flachdächer
Dacheindeckung: Folien oder Bitumendach
Dachneigung: 0-5°
Ausrichtung des Systems: 8° Ost-West, Dachausrichtung flexibel gemäß Planung
Modulmontage: Module mit Rahmen, horizontale Befestigung (Quermontage)
Modulbefestigung: Rahmenklemmung an der Steghinterseite oben und unten (entspricht der üblichen Rahmenklemmung)
Voraussetzungen für die Befestigung: nutzbarer Steg am Rahmen hinten 10-30mm 1-2,3mm Dicke
Modulabmessungen: Breite: 980-1150mm - Länge: 1500-1800mm (nutzbarer Steg am Rahmen hinten 10-30mm)
Beschwerungsmaterial: Empfehlung Pflastersteine 20x10x8 (ca 3,7kg) oder Material, welche vergleichbare Kriterien erfüllen, gemäß Berechnungstabelle i-tec
Eigengewicht: 3,4kg
Material: Aluminium
Befestigungsmaterial: Edelstahl A2
Grundlagenstatik: Bescheinigung durch externes Statikbüro gemäß Eurocode, DIN EN 1991 1-4, Windexpertise gemäß Eurocode incl. Windkanaluntersuchungen
Ursprungsland: Entwickelt und hergestellt in Deutschland
