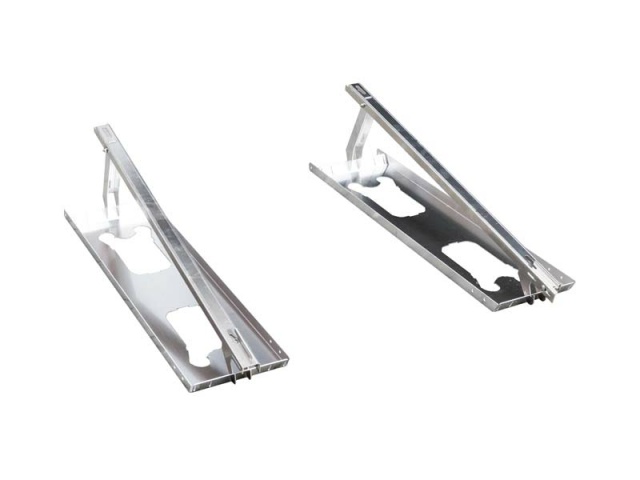

Typ: I-Tec PV Panel Halterungsset Auftänderung 10 Grad für Flachdächer Garagen etc. PV Modul mit max. Breite: 1040mm
Sie benötigen diese Aufständerungen (2 Stk.) bei einem Panel oder Anfang / Ende Ihrer Panelreihe.
Beispiele:
- für 1 Panel nebeneinander quer = 2 Aufständerungen
- für 2 Panel nebeneinander quer = 3 Aufständerungen
Einsatzbereich: Flachdächer
Dacheindeckung: Folien oder Bitumendach
Dachneigung: 0-5°
Ausrichtung des Systems: 10° Ost-West, Dachausrichtung flexibel gemäß Planung
Modulmontage: Module mit Rahmen, horizontale Befestigung (Quermontage)
Modulbefestigung: Rahmenklemmung an der Steghinterseite oben und unten (entspricht der üblichen Rahmenklemmung)
Voraussetzungen für die Befestigung: nutzbarer Steg am Rahmen hinten 10-30mm 1-2,3mm Dicke
Beschwerungsmaterial: Empfehlung Pflastersteine 20x10x8 (3,7kg) oder Material, welche vergleichbare Kriterien erfüllen, gemäß Berechnungstabelle i-tec
Befestigungsmaterial: Edelstahl A2
Grundlagenstatik: Bescheinigung durch externes Statikbüro gemäß Eurocode, DIN EN 1991 1-4, Windexpertise gemäß Eurocode incl. Windkanaluntersuchungen
Ursprungsland: Entwickelt und hergestellt in Deutschland
Lieferumfang:
1x M6 Schraube kurz und Mutter
1x M6 Schraube lang und Mutter
1x Bodenwanne
1x Kurzer Arm
1x Langer Arm
1x I-Tec Halteblech Panelfixierung
Material: Aluminium
Gewicht: 3,2kg
Modulbreite: 980-1040mm
Modullänge: 1500-1800mm
Befestigungsmaterial: Edelstahl A2
Nutzbarer Steg am Rahmen hinten: 10-30mm
Tipp: Bestellen Sie gleich die passende Bautenschutzmatte dazu als Unterlage damit Ihr Dach nicht beschädigt wird!
Versand:
bis 6 Stk. versandkostenfrei
ab 7 Stk. DHL Express Versand (siehe Versandkostentabelle)
