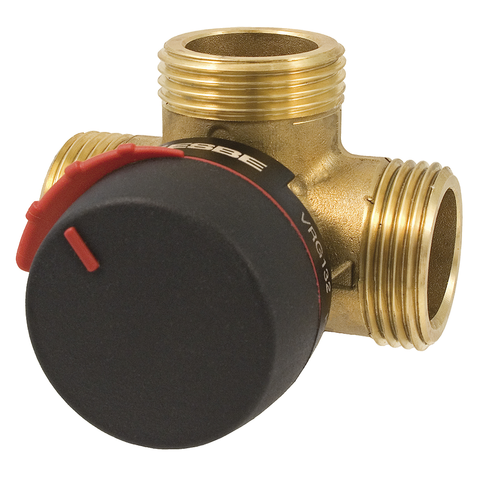

ESBE VRG132 - 11602500
Domaine d'application :
Mélange dans les systèmes d'eau de circulation, commutation (distribution) dans les systèmes d'eau de circulation
Etendue de la livraison :
Vanne de mélange à 3 voies VRG132
Caractéristiques techniques :
Construction du boîtier
Forme : T-classique (asymétrique), Version : 3 voies, Matériau : laiton, DN 25, KVS 10, Température du fluide : -10°C MIN ... 110°C max. (130°C max. à court terme), Raccord fileté mâle à joint plat G1.1/4", Taux de fuite <0,05% (mélange) <0,02% (distribution) pour une pression différentielle de 100 kPa, Fluide eau selon VDI2035, Mélange eau-glycol avec une teneur en glycol de max. 50%, mélange eau-éthanol avec une teneur en éthanol de 28% max., couple <3Nm (DN15-32), <5Nm (40-50), pression de service PN10
Sous réserve d'erreurs, pour des informations complètes, voir la fiche technique
Vannes de mélange ESBE à 3 voies série VRG132 avec plaquette graduée rotative et réversible pour différentes situations de montage et marquage des symboles sur les raccords. Niveau de pression PN 10, température du fluide en degrés Celsius : max (continu) 110 / max (temporaire) 130 / min -10, taux de fuite en % du débit pour une pression différentielle de 100 kPa : mélange < 0.05% / distribution < 0.02%, pression différentielle max. Chute de pression différentielle en kPa : mélange 100 / distribution 200, pression de fermeture 200 kPa, coefficient de débit Kv/Kvmin A-AB 100, matériau : corps du mélangeur en laiton / insert de vanne en laiton / arbre et coussinet en PPS composite / joints toriques en EPDM., Version VRG132, DN 25, Kvs 10m3/h, filetage extérieur selon ISO 228/1 G 1.1/4", couple nécessaire à la pression nominale inférieur à 3 Nm. Numéro d'article ESBE : 11602500<br \\>Mélanger dans les systèmes d'eau de circulation, commuter (distribuer) dans les systèmes d'eau de circulation
