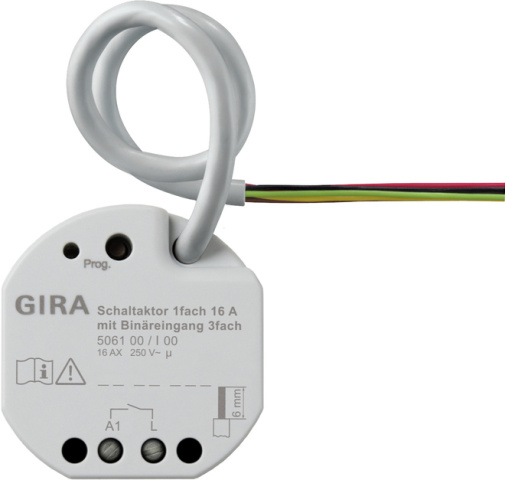

Actionneur de commutation KNX simple 16 A avec entrée binaire triple encastré Caractéristiques : Entrées : Les entrées 1 et 2 agissent en fonction du paramétrage ETS dans l'application pour les interrupteurs, boutons-poussoirs ou contacts, soit en interne sur la sortie de relais, soit séparément sur le KNX. L'entrée 3 agit toujours sur le KNX. Fonctions pour les entrées en cas d'effet sur le KNX (commutation, variation, store, transmetteur de valeur, poste secondaire de scénario, commande à 2 canaux, poste secondaire de régulateur, aucune fonction). Commutation : Commande réglable à la fermeture et à l'ouverture du contact (pas de réaction, ON, OFF, UM). Variation de la luminosité : Variation de la luminosité et/ou de la température de couleur. Ordre configurable à la fermeture du contact, temps entre la commutation et la variation, variation à différents niveaux, répétition du télégramme en cas de signal long à l'entrée et envoi d'un télégramme d'arrêt à la fin de la variation. Store : commande à la fermeture du contact et concept de commande paramétrables. Temps pour signal court et long à l'entrée et réglage des lamelles adaptables. Générateur de valeur : fonctionnement possible en tant que générateur de valeur 1 octet, 2 octets, 3 octets ou 6 octets, y compris générateur de valeur de température de couleur et de couleur. Valeurs configurables individuellement. En option, possibilité de modifier la valeur en cas de signal long à l'entrée (pas pour le transmetteur de valeur 6 octets). Poste secondaire de scénario : mode de fonctionnement (sans ou avec fonction de mémorisation) et numéro de scénario réglables. commande à 2 canaux : lors de la fermeture du contact à l'entrée, jusqu'à deux télégrammes peuvent être envoyés sur le KNX. Concept de commande réglable (uniquement canal 1 ou canal 2 les deux canaux). Le fonctionnement des canaux (1 bit, 1 octet, 2 octets, 3 octets, 6 octets) est configurable séparément. Poste secondaire de régulateur : le mode de fonctionnement (commutation du mode de fonctionnement, commutation forcée du mode de fonctionnement, fonction de présence et décalage de la valeur de consigne) est configurable. Verrouillage possible de toutes les entrées ou de certaines d'entre elles via un objet 1 bit. Polarité de l'objet de verrouillage, comportement au début et à la fin du verrouillage et comportement pendant un verrouillage actif réglables. Fonctions logiques : L'appareil dispose de 8 fonctions logiques internes. Portes logiques (ET, OU, ET exclusif, OU exclusif, chacune avec jusqu'à 4 entrées). convertisseur 1 bit vers 1 octet avec filtre d'entrée, objet de blocage et prédéfinition des valeurs de sortie. Elément de blocage avec fonctions de filtrage et de temporisation et objet de blocage. Comparateur de valeurs avec 9 formats de données d'entrée différents et de nombreuses opérations de comparaison. Commutateur de valeur limite avec hystérésis avec valeur seuil supérieure et inférieure pour 9 formats de données d'entrée différents. Y compris la définition des valeurs de sortie 1 bit. Les fonctions logiques possèdent leurs propres objets de communication KNX et peuvent traiter des télégrammes de l'actionneur ou d'autres appareils de bus. Commutation de consommateurs électriques via un contact de relais. L'appareil dispose de trois entrées avec un potentiel de référence commun. Lecture des états de commutation d'interrupteurs ou de boutons-poussoirs d'installation et d'autres contacts sans potentiel aux entrées 1 à 3. Exploitation des signaux de capteurs de condensation et de fuite (voir accessoires) aux entrées 1 à 3. Saisie de valeurs de température par sonde à distance (voir accessoires) à l'entrée 3. Jusqu'à 8 fonctions logiques indépendantes pour réaliser des opérations logiques simples ou complexes. Les messages de retour ou d'état envoyés activement peuvent être retardés après le retour de la tension de bus ou après une opération de programmation ETS. Relais bistable. Fonctions de commutation : Fonctionnement à fermeture ou à ouverture. Fonction de commutation centrale via jusqu'à 6 objets de commutation (MARCHE, ARRÊT, MARCHE permanente, ARRÊT permanent). Réponse à la commutation : Fonction de rétroaction active ou passive. Réaction réglable en cas de panne de la tension de bus ou de retour de la tension de bus et après une opération de programmation ETS. Fonction de liaison logique. Fonction de blocage ou fonction de position forcée paramétrable. Fonction de blocage étendue avec option d'acquittement. Fonctions de temporisation (allumage, extinction retardée, fonction d'éclairage de cage d'escalier - également avec fonction d'avertissement). Intégration possible dans des scènes d'éclairage : jusqu'à 64 scènes internes paramétrables
