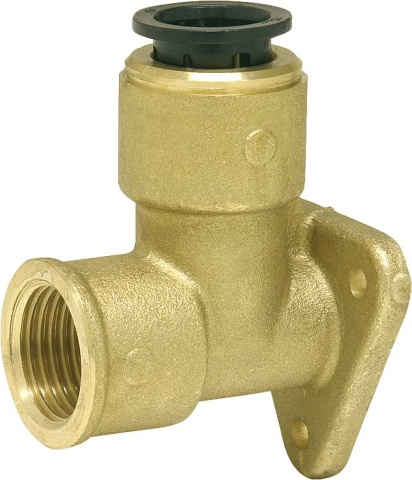

John Guest Wandwinkel Messing 22 mm x DN20(3/4"") PM22WB NEU

Artikelzustand: Neu und originalverpackt

Hersteller: John_Guest#
Heiz24 - Artikelnummer: WS9021545
TARIC: 74122000
Herkunftsland: GB
Kategorie: NEU

€ 36,80

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
10	€ 31,02*

Auswahl Steuerzone / Lieferland

sofort bestellbar
geschätzte Lieferzeit (kann abweichen): 3 - 5 Werktage (DE - Ausland abweichend)

26 Stk im Zulieferlager

geschätzte Lieferzeit (kann abweichen): 3 - 5 Werktage (DE - Ausland abweichend)

Mehr als 26 Stk können wir für Sie bestellen

Stk

Beschreibung
Bewertungen
Preisverlauf

Kunststoff-Steckverbinder
Das neue Kunststoff-Stecksystem reduziert durch seine einfache und schnelle Handhabung die Installationszeit um ca. 50%. Der Einsatz schwerer und teurer Werkzeuge sowie das zusätzliche Abdichten der Verbindung entfällt. Da dieses Stecksystem mit Kupfer-, Aluminium- und Kunststoffrohr einsetzbar ist, eignet es sich hervorragend zur Änderung, Erweiterung, Modernisierung und Erneuerung von Druckluftversorgungsnetzen. Durch die patentierte Haltetechnik ist das Herstellen sowie Lösen der Steckverbindungohne zusätzliches Werkzeug mehrfach möglich. Die Steckverbinder in den ø 15, 22
und 28 mm besitzen eine hohe Lebensdauer, sind korrosionsfrei und besitzen gute Durchflusseigenschaften. Dieses Stecksystem kann auch in verschiedenen Anwendungsgebieten wie Grob-
und Feinvakuum sowie für Wasserleitungen eingesetzt werden.
(*Nicht fur Trinkwasser geeignet, da nur die Steckverbinder KTW und W270 sind. Mit einem anderen Trinkwasser geeigneten Rohr und den Steckverbindern ist eine Trinkwasser Installation möglich).
Technische Hinweise: Einsatzgebiete:
• Druckluft
• Vakuum (Grob/Fein)
• Kaltwasserversorgung*
• Warmwasserversorgung*
• Kühlwasserkreisläufe

Rohrausführungen: Kunststoffrohre:
PE, PEX, PA und PB Rohrmaterialien,
welche den angegebenen Toleranzen entsprechen.

Rohrtoleranzen: für Rohr ø 15, 22 und 28 mm:
+0,05 / -0,10 mm

max. Anzugsdrehmomente: Kunststoffgewinde:
DN 10 - DN 15 (3/8" - 1/2") 3,0 Nm
DN 20 (3/4") 4,0 Nm
max. Arbeitstemperaturen und Drücke:
Luft -20°C 10 bar
+23°C 15 bar mit / 10 bar ohne Sicherungsring 15 - 22 mm ø
+23°C 15 bar - 28 mm ø
+70°C 7 bar
Wasser +1°C 10 bar
+23°C 10 bar
+70°C 7 bar

Metallrohre (weich):
Messing-, Kupfer- und Aluminiumrohr,
welche den angegebenen Toleranzen entsprechen.

Fertigung nach: EN/ISO 9001
PA-Kunststoffrohr nach DIN 73378, DIN 74324 (nicht 22 - 28 mm)

Metallgewinde:
DN 15 (1/2") 4,0 Nm
DN 20 (3/4" - 1") 5,0 Nm

PDF

90_215_13--DBL-01-de.pdf

Datenblatt

90_215_13--DBL-01-de.pdf

Produkteigenschaft	Wert
Ausführung:	1-teilig
Größe:	22 mm x DN 20 (3/4")
Form:	Winkel
Konisch:	Ja
Max. Arbeitsdruck [bar]:	10
Max. Mediumtemperatur (Dauerbetrieb) [°C]:	65
Systemgebunden:	Ja
Anschluss 1:	Steckmuffe
Anschluss 2:	Innengewinde
Anzahl der Anschlüsse:	2
Werkstoff Anschluss 1:	Kunststoff
Min. Mediumtemperatur (Dauerbetrieb) [°C]:	-20
Unverpresst undicht:	Ja
Übergehend:	Ja
Werkstoff Anschluss 2:	Messing
Flachdichtend:	Ja
Mit Dichtungsmaterial:	Ja
Gemäß UBA-Positivliste für Trinkwasser geeignet:
DVGW-Siegel:
Material Abdichtung:	Nitrilkautschuk NBR
Schallreduziert:	Ja
Nenndurchmesser Anschluss 1 [mm]:	22
Mit Schneidring:	Ja
Winkel des Bogens [°]:	90
Nenndurchmesser Anschluss 2:	3/4 Zoll (20)
Versandgew.:	0,38 kg
Artikelgew.:	0,38 kg
Abmessungen ( Länge × Breite × Höhe ):	7,90 × 5,40 × 5,20 cm
