"Abb. ähnl. , Irrtümer in Texten und Bildern vorbehalten."

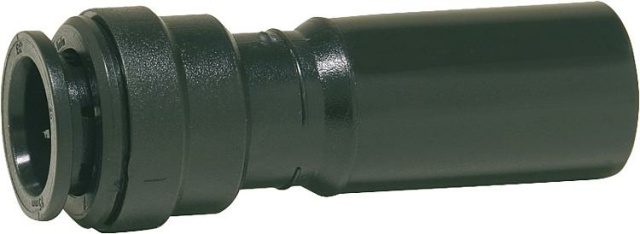

John Guest Reduzier-Stutzen 22 x 15 mm, (A/I) PM062215E NEU

Artikelzustand: Neu und originalverpackt

Hersteller: John_Guest#
Heiz24 - Artikelnummer: WS9021522
TARIC: 39174000
Herkunftsland: GB
Kategorie: NEU

€ 5,05

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
10	€ 4,26*

Auswahl Steuerzone / Lieferland

sofort bestellbar
geschätzte Lieferzeit (kann abweichen): 3 - 5 Werktage (DE - Ausland abweichend)

12 Stk im Zulieferlager

geschätzte Lieferzeit (kann abweichen): 3 - 5 Werktage (DE - Ausland abweichend)

Mehr als 12 Stk können wir für Sie bestellen

Stk

Beschreibung
Bewertungen
Preisverlauf

• Ideal für Druckluft und Flüssigkeiten
• Einfache und schnelle Installation
• Für folgende Rohrmaterialien: Kunststoff-, Kupfer- und Aluminiumrohr (metallische Rohre müssen kalibriert und gratfrei sein)
• Temperaturbereich: -20°C bis + 65°C
• Betriebsdruck: 10 bar
• Schnelles Lösen der Verbinder
• Sehr gute Durchflusseigenschaften
Technische Hinweise: Einsatzgebiete:
• Druckluft
• Vakuum (Grob/Fein)
• Kaltwasserversorgung*
• Warmwasserversorgung*
• Kühlwasserkreisläufe

Rohrausführungen: Kunststoffrohre:
PE, PEX, PA und PB Rohrmaterialien,
welche den angegebenen Toleranzen entsprechen.

Rohrtoleranzen: für Rohr ø 15, 22 und 28 mm:
+0,05 / -0,10 mm

max. Anzugsdrehmomente: Kunststoffgewinde:
DN 10 - DN 15 (3/8" - 1/2") 3,0 Nm
DN 20 (3/4") 4,0 Nm
max. Arbeitstemperaturen und Drücke:
Luft -20°C 10 bar
+23°C 15 bar mit / 10 bar ohne Sicherungsring 15 - 22 mm ø
+23°C 15 bar - 28 mm ø
+70°C 7 bar
Wasser +1°C 10 bar
+23°C 10 bar
+70°C 7 bar

Metallrohre (weich):
Messing-, Kupfer- und Aluminiumrohr,
welche den angegebenen Toleranzen entsprechen.

Fertigung nach: EN/ISO 9001
PA-Kunststoffrohr nach DIN 73378, DIN 74324 (nicht 22 - 28 mm)

Metallgewinde:
DN 15 (1/2") 4,0 Nm
DN 20 (3/4" - 1") 5,0 Nm

PDF

90_215_13--DBL-01-de.pdf

Datenblatt

90_215_13--DBL-01-de.pdf

Produkteigenschaft	Wert
Ausführung:	1-teilig
Größe:	22 x 15 mm
Form:	Gerade
Konisch:	Ja
Max. Arbeitsdruck [bar]:	10
Max. Mediumtemperatur (Dauerbetrieb) [°C]:	65
Systemgebunden:	Ja
Anschluss 1:	Einsteck
Anschluss 2:	Steckmuffe
Anzahl der Anschlüsse:	2
Werkstoff Anschluss 1:	Kunststoff
Min. Mediumtemperatur (Dauerbetrieb) [°C]:	-20
Unverpresst undicht:	Ja
Übergehend:	Ja
Werkstoff Anschluss 2:	Kunststoff
Flachdichtend:	Ja
Mit Dichtungsmaterial:	Ja
Gemäß UBA-Positivliste für Trinkwasser geeignet:
DVGW-Siegel:
Nenndurchmesser Anschluss 2 [mm]:	15
Material Abdichtung:	Nitrilkautschuk NBR
Schallreduziert:	Ja
Nenndurchmesser Anschluss 1 [mm]:	22
Mit Schneidring:	Ja
Versandgew.:	0,02 kg
Artikelgew.:	0,02 kg
Abmessungen ( Länge × Breite × Höhe ):	7,20 × 2,70 × 2,70 cm
