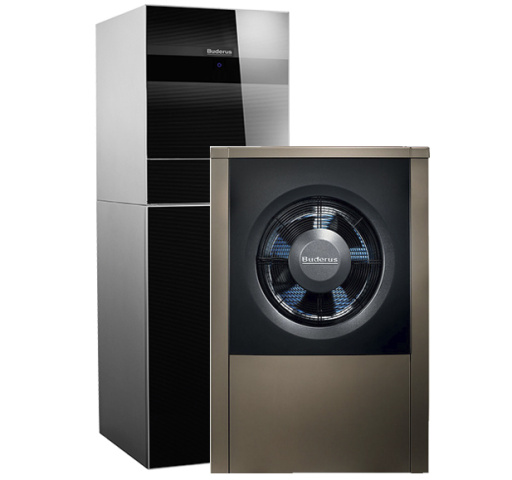

Logatherm WLW196i-11 ARTP120, reversible Luft-Wasser-Wärmepumpe für monoenergetischen Betrieb mit integriertem Pufferspeicher.
- Max. Heizleistung 11,71 kW bei A2/W35
- Leistungszahl 3,64 bei A2/W35 gemäß EN 14825 und Teillast
- Reversible Luft/Wasser-Wärmepumpe für monoenergetischen Betrieb
- Logatherm WLW196i-11 ARTP120, bestehend aus IDUiTP + ODU11i (Inneneinheit = IDUiTP = InDoorUnit_TowerPuffer Außeneinheit = ODU11i = OutDoorUnit_Water)
- Wasserführende Verbindung zwischen Innen- und Außeneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrockungsfunktion und aktiver Kühlung
- Bis zu 62 C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Bedieneinheit Logamatic HMC310 mit Klartextdisplay
- 1 ungemischter Heizkreis regelbar. Für gemischte Heizkreise sind Zubehöre erforderlich
Inneneinheit (IDUiTP): Mit EMS-plus Bedieneinheit Logamatic HMC310
- Frontverkleidung aus modernem, bruchfestem Titaniumglas. Farbe schwarz.
- SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet
- Hocheffiziente Heizwasserpumpe Grundfos UPM3 K 25-75 PWM zur Heizwasserumwälzung zwischen Innen- und Außeneinheit
- Hocheffiziente Heizwasserpumpe Wilo Para 25/8-75 für einen ungemischten Heizkreis
- Integrierter 120 L Pufferspeicher
- Mit 9 kW elektr. Zuheizer
- Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil
- Ausdehnungsgefäß 17 Liter
- Warmwasserbetrieb mit integriertem Umschaltventil möglich (Warmwasserspeicher Zubehör)
- Bypass-Umschaltventil VC0 integriert
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss Wärmepumpe: G 1" AG Heizung: G 1" AG Warmwasserspeicher: G 1" Ü-Verschr.
- Mindestvolumenstrom:
mit ODU4.2i: 1,0 qm/h
mit ODU6.2i / IDUWP6: 1,2 qm/h
mit ODU8.2i / IDUWP8: 1,6 qm/h
mit ODU11 / IDUWP11: 2,1 qm/h
mit ODU14 / IDUWP14: 2,3 qm/h
- Restförderhöhe:
mit ODU4.2i: 7,6 m
mit ODU6.2i / IDUWP6: 7,2 m
mit ODU8.2i / IDUWP8: 5,8 m
mit ODU11 / IDUWP11: 4,0 m
mit ODU14 / IDUWP14: 3,4 m
- Abmessungen Breite: 600 mm Höhe: 1850 mm Tiefe: 650 mm Nettogewicht: 136 kg
Außeneinheit (ODU11i):
- Invertergeregelter Verdichter- und Gebläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten
- Einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material
Technische Daten:
- Heizleistung +7/35 C: 5,18 kW (nach EN 14825, Teillast)
- Heizleistung +2/35 C: 7,00 kW (nach EN 14825, Teillast)
- Heizleistung -7/35 C: 10,73 kW (nach EN 14825, Nennleistung)
- COP +7/35 C: 5,00 (nach EN 14825)
- COP +2/35 C: 3,64 (nach EN 14825)
- COP -7/35 C: 2,74 (nach EN 14825)
- Kühlleistung +35/18 C: 11,12 kW (gemäß EN 14511)
- EER bei A35/W18: 3,23
- Kühlleistung +35/7 C: 8,86 kW (gemäß EN 14511)
- EER bei A35/W7: 2,72
- Nom. Luftvolumenstrom: 7300 qm/h
- Außenlufttemperatur min./max. Heizbetrieb: -20/+45 Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schallleistungspegel nach ErP (EN 12102): 53 dB(A)
- Max. Schallleistungspegel im Tagbetrieb (EN12102): 64 dB(A)
- Max Schallleistungspegel im reduzierten Nachtbetrieb (silent mode, EN12102): 57 dB(A)
- Schalldruckpegel in 1 m Abstand (EN 12102): 45 dB(A)
- Kältemittelmenge R 410 A: 3,3 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Max. Leistungsaufnahme: 7,2 kW
- Wasserseitiger Anschluss Heizung: G 1" AG
- Abmessungen Breite: 1122 mm Höhe: 1695 mm Tiefe: 545 mm Nettogewicht: 181 kg
Mit serienmäßiger IP-Schnittstelle über das Funkmodul MX300 mit Wandhalter/Magnetbefestigung.
- WLAN Verbindung zur Kommunikation mit der App MyBuderus
- WLAN Verbindung zur Kommunikation mit d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus System mit Ihrem Smartphone (Android, iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwasser und Einstellung von Zeitprogrammen
- Anzeige von Energieverbräuchen und deren Historie
Fernüberwachung über Fachkundenportal Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkomponenten
- Notizfunktion und anlagenspezifische Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller relevanten Betriebszustände und Monitoring zur professionellen Analyse
- Parameter-Konfiguration verändern und optimieren aller relevanten Anlagenparameter
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 55 C: A++
Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 35 C: A++
Energieeffizienzklassen- Spektrum: A+++ -> D Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen bei 55 C: 9 kW
Wärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 35 C: 10 kW
Jahreszeitbedingte Raumheizungs- Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 55 C: 135 %
Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 35 C: 170 %
Schallleistungspegel in Innenräumen: 49 dB
Schallleistungspegel im Freien: 53 dB
-
Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++
Energieeffizienzklassen- Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs- Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP) 137 %
-
Buderus-Artikel-Nr.: 7739616349
----------------------------------------
