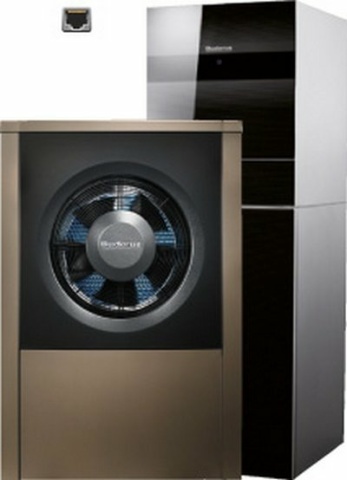

Logaplus Wärmepumpenpaket WLW196 iAR-9 mit Logatherm WLW196i-6 ART190, reversible Luft-Wasser-Wärmepumpe inklusive Tower und Pufferspeicher für monoenergetischen Betrieb.
Im Paket enthalten:
- WLW196i-6 ART190
- Installationspaket INPA WPL 6-14 AR
- Abdeckhaube für INPA WPL 6-8 AR
- Kondensatablaufheizung
- Pufferspeicher P120.5 S-B
- 3-Wege-Umschaltventil 28 mm inkl. Motor
- Heizkreis-Set HS25 V3
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Anschluss-Set AS HKV25, HS/HSM25
- Logafix Ausdehnungsgefäß BU-H 35 L
- Logafix Kappenventil MS 3/4" x 3/4"
Wärmepumpe Logatherm WLW196i-6 ART190:
- Max. Heizleistung 7,6 kW bei A2/W35
- Leistungszahl 4,13 bei A2/W35 gemäß EN 14825 und 60 % Inverterleistung
- Reversible Luft/Wasser-Wärmepumpe für monoenergetischen Betrieb
- Tower mit integriertem Warmwasserspeicher 190 L
- Logatherm WLW196i-6 ART, bestehend aus IDU-8iT + ODU6.2i
- Wasserführende Verbindung zwischen Innen- und Außeneinheit
- Schnelle und einfache Installation
- Estrichtrocknungsfunktion und aktive Kühlung inklusive
- Bis zu 62 C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Bedieneinheit Logamatic HMC310 mit Klartextdisplay
- 1 ungemischter Heizkreis regelbar. Für gemischte Heizkreise sind Zubehöre erforderlich
Inneneinheit (IDU-8iT):
Mit EMS-plus Bedieneinheit Logamatic HMC310
- Frontverkleidung aus modernem, bruchfestem Titaniumglas. Farbe schwarz.
- SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet
- Hocheffiziente Heizwasserpumpe Grundfos UPM2 25/75 zur Heizwasserumwälzung zwischen Innen- und Außeneinheit
- Mit 9 kW elektr. Zuheizer
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss Heizung: Cu 28 mm, Kalt-/Warmwasser: Cu 22 mm
- Mindestvolumenstrom: 1,19 m3/h, Restförderhöhe: 4,0 m
- Abmessungen: Breite 600 mm, Höhe 1800 mm, Tiefe 650 mm, Nettogewicht: 145 kg
Außeneinheit (ODU6.2i):
- Invertergeregelter Verdichter- und Gebläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten
- Einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material
Technische Daten:
- Heizleistung +7/35 C: 2,96 kW (nach EN 14825, 40 %)
- Heizleistung +2/35 C: 3,9 kW (nach EN 14825, 60 %)
- Heizleistung -7/35 C: 6,18 kW (nach EN 14825, 100 %)
- COP +7/35 C: 4,84 (nach EN 14825)
- COP +2/35 C: 4,13 (nach EN 14825)
- COP -7/35 C: 2,82 (nach EN 14825)
- Kühlleistung +35/18 C: 6,71 kW (gemäß EN 14511), EER bei A35/W18: 3,65
- Kühlleistung +35/7 C: 4,83 kW (gemäß EN 14511), EER bei A35/W7: 3,12
- Nom. Luftvolumenstrom: 4500 qm/h
- Außenlufttemperatur min./max. Heizbetrieb: -20/+35, Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schallleistungspegel nach ErP (EN 12102): 47 dB(A)
- Max. Schallleistungspegel im Tagbetrieb (EN12102): 63 dB(A)
- Max Schallleistungspegel im reduzierten Nachtbetrieb (silent mode, EN12102): 58 dB(A)
- Schalldruckpegel in 1 m Abstand (EN 12102): 35 dB(A)
- Max. Schallldruckpegel in 1 m Abstand (EN 12102): 50 dB(A)
- Kältemittelmenge R 410 A: 1,75 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Max. Leistungsaufnahme: 3,2 kW, Wasserseitiger Anschluss Heizung: G 1" AG
- Abmessungen: Breite 930 mm, Höhe 1380 mm, Tiefe 440 mm, Nettogewicht: 111 kg
Mit serienmäßiger IP-Schnittstelle über das Funkmodul MX300 mit Wandhalter/Magnet
befestigung.
- WLAN Verbindung zur Kommunikation mit der App MyBuderus
- WLAN Verbindung zur Kommunikation mit d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus System mit Ihrem Smartphone (Android, iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwasser und Einstellung von Zeitprogrammen
- Anzeige von Energieverbräuchen und deren Historie
Fernüberwachung über Fachkundenportal Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkomponenten
- Notizfunktion und anlagenspezifische Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller relevanten Betriebszustände und Monitoring zur professionellen Analyse
- Parameter-Konfiguration verändern und optimieren aller relevanten Anlagenparameter
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ:
- Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++ (149 %)
- Klasse für die Warmwasserbereitungs-Energieeffizienz bei durchschnittlichem Klima: A (97 %)
ANGABEN IN BEZUG AUF EU F-GAS VERORDNUNG 517/2014:
- Umwelttechnischer Hinweis: Enthält fluorierte Treibhausgase
- Kältemitteltyp: R410A
- Treibhauspotential - GWP: 2088 kgCO2eq
- Füllmenge Kältemittel: 1,75 kg (3,654 tCO2eq)
- Bauart des Kältekreises: Hermetisch geschlossen
Buderus-Artikel-Nr.: 7739613110
Die Erstinbetriebnahme sowie die erforderlichen wiederkehrenden Wartungen sind durch den Buderus Kundendienst oder eine von Buderus für dieses Produkt qualifizierte sowie e Fachfirma durchzuführen! Diese Dienstleistung ist nicht enthalten und separat zu beauftragen! Wir weisen darauf hin, dass wir eine Gewährleistung nur für solche Anlagenteile übernehmen können, die Sie bei uns bezogen haben. Bitte beachten Sie die von uns vorgegebenen Komponentenlisten und Hydraulikvorschläge. Bei Verwendung anderer Komponenten kann es ggf. zu Fehlfunktionen oder Effizienzeinbußen kommen.
5 Jahre Buderus Systemgarantie (Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)
