Logaplus Wärmepumpenpaket WLW196 iAR-11 mit Logatherm WLW196i-14 ARE, reversible Luft-Wasser-Wärmepumpe für Außenaufstellung, Warmwasserbereitung über Pufferspeicher und Frischwasserstation, für monoenergetischen Betrieb.
----------------------------------------
Im Paket enthalten:
- WLW196i-14 ARE
- Befestigungs-Set ODU Luft/Wasser
- Installationspaket INPA WPL 6 - 14 AR
- Abdeckhaube für INPA 11 - 14 AR
- Rohrbegleitheizung 3 m
- Aeroline Doppelnippel 1" x 1"
- Logalux Pufferspeicher PRZ750.6 ES-B
- Frischwasserstation FS20/2
- Speichermontage-Set SZ8
- 3x Umschaltventile 28 mm inkl. Motor
- Heizkreis-Set HSM25/6
- Heizkreismodul MM100
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Anschluss-Set AS HKV25, HS/HSM25
- Logafix Ausdehnungsgefäß BU-H 35 l
- Logafix Ausdehnungsgefäß BU-H 80 l
- Logafix Kappenventil MS 3/4" x 3/4"
- Logafix Kappenventil MS 1" x 1"
- Kesselsicherheitsgruppe 1"
- Rückschlagventil 1"
----------------------------------------

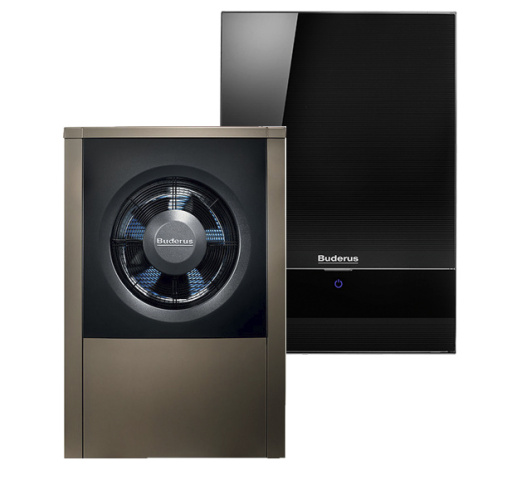

Wärmepumpe Logatherm WLWi196-14 ARE
- Max. Heizleistung 14,37 kW bei A2/W35
- Leistungszahl 4,04 bei A2/W35 gemäß EN 14825 und Teillast
- Reversible Luft/Wasser-Wärmepumpe für monoenergetischen Betrieb
- Logatherm WLW196i-14 ARE, bestehend aus IDU-14iE + ODU_W 14 (Inneneinheit = IDU-iE = InDoorUnit_Water, Außeneinheit = ODU_W = OutDoorUnit_Water)
- Wasserführende Verbindung zwischen Innen- und Außeneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrocknungsfunktion und aktiver Kühlung
- Bis zu 62 °C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Bedieneinheit Logamatic HMC310 mit Klartextdisplay
- 1 ungemischter Heizkreis regelbar. Für gemischte Heizkreise sind Zubehöre erforderlich
----------------------------------------
Inneneinheit (IDU-14iE):
Mit EMS-plus Bedieneinheit Logamatic HMC310
- Frontverkleidung aus modernem, bruchfestem Titaniumglas. Farbe schwarz.
- SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet
- Hocheffiziente Heizwasserpumpe Grundfos GEO 25/85 zur Heizwasserumwälzung zwischen Innen- und Außeneinheit
- Mit 9 kW elektr. Zuheizer
- Manometer, Filterkugelhahn, Entlüfter, Sicherheitsventil
- Ausdehnungsgefäß 10 L
- Warmwasserbetrieb mittels externem Umschaltventil (Zubehör) möglich
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss Heizung: G 1" AG
- Mindestvolumenstrom: 2,92 m³/h
- Restförderhöhe: 1,0 m
- Abmessungen: Breite 485 mm, Höhe 700 mm, Tiefe 386 mm, Nettogewicht 35 kg
----------------------------------------
Außeneinheit (ODU_W 14):
- Invertergeregelter Verdichter- und Gebläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten
- Einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material
Technische Daten:
- Heizleistung +7/35 C: 5,63 kW (nach EN 14825, Teillast)
- Heizleistung +2/35 C: 7,86 kW (nach EN 14825, Teillast)
- Heizleistung -7/35 C: 13,02 kW (nach EN 14825, Nennleistung)
- COP +7/35 C: 4,87 (nach EN 14825)
- COP +2/35 C: 4,04 (nach EN 14825)
- COP -7/35 C: 2,55 (nach EN 14825)
- Kühlleistung +35/18 C: 11,92 kW (gemäß EN 14511)
- EER bei A35/W18: 3,28
- Kühlleistung +35/7 C: 10,17 kW (gemäß EN 14511)
- EER bei A35/W7: 2,91
- Nom. Luftvolumenstrom: 7300 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -20/+45
Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schallleistungspegel nach ErP (EN 12102): 53 dB(A)
- Max. Schallleistungspegel im Tagbetrieb (EN12102): 64 dB(A)
- Max Schallleistungspegel im reduzierten Nachtbetrieb (silent mode, EN12102): 58 dB(A)
- Schalldruckpegel in 1 m Abstand (EN 12102): 45 dB(A)
- Kältemittelmenge R 410 A: 4,0 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Max. Leistungsaufnahme: 7,2 kW
- Wasserseitiger Anschluss Heizung: G 1" AG
- Abmessungen
Breite: 1122 mm
Höhe: 1695 mm
Tiefe: 545 mm
Nettogewicht: 184 kg
----------------------------------------
Mit serienmäßiger IP-Schnittstelle über das Funkmodul MX300 mit Wandhalter/Magnetbefestigung.
- WLAN Verbindung zur Kommunikation mit der App MyBuderus
- WLAN Verbindung zur Kommunikation mit d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus System mit Ihrem Smartphone (Android, iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwasser und Einstellung von Zeitprogrammen
- Anzeige von Energieverbräuchen und deren Historie
Fernüberwachung über Fachkundenportal Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkomponenten
- Notizfunktion und anlagenspezifische Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller relevanten Betriebszustände und Monitoring zur professionellen Analyse
- Parameter-Konfiguration verändern und optimieren aller relevanten Anlagenparameter
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++
Energieeffizienzklassen-Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP): 149 %
----------------------------------------
ANGABEN IN BEZUG AUF EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hinweis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 4 kg
Füllmenge Kältemittel:8,352 tCO2eq
Bauart des Kältekreises: Hermetisch geschlossen
Buderus-Artikel-Nr.: 7739613121
----------------------------------------
Die Erstinbetriebnahme sowie die erforderlichen wiederkehrenden Wartungen sind durch den Buderus Kundendienst oder eine von Buderus für dieses Produkt qualifizierte sowie e Fachfirma durchzuführen! Diese Dienstleistung ist nicht enthalten und separat zu beauftragen!
Wir weisen darauf hin, dass wir eine Gewährleistung nur für solche Anlagenteile übernehmen können, die Sie bei uns bezogen haben.
Bitte beachten Sie die von uns vorgegebenen Komponentenlisten und Hydraulikvorschläge. Bei Verwendung anderer Komponenten kann es ggf. zu Fehlfunktionen oder Effizienzeinbußen kommen.
----------------------------------------
5 Jahre Buderus Systemgarantie (Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)
