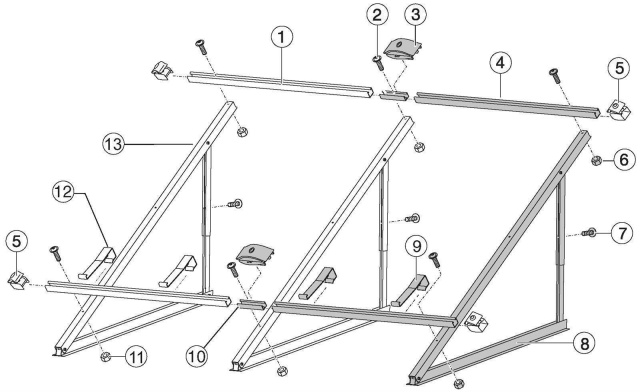

Set di montaggio su tetto piano per il montaggio in loco di 6 collettori Logasol SKN4.0-s di una fila affiancati, composto da:
1 Set di base per tetto piano, verticale con 2 supporti per collettori, 2 guide di profilo in alluminio, 2 dispositivi antiscivolo, 4 morsetti per collettori su un solo lato e 6 viti
5 Set di prolunga per tetto piano, verticale con un supporto per collettore ciascuno, 2 guide profilate in alluminio, 2 connettori a innesto, 2 dispositivi antiscivolo, 2 morsetti per collettore a due lati e 3 viti
1 set di collegamento tetto piano con 2 angoli con anello di serraggio a vite per tubo di rame da 18 mm, 2 tappi ciechi e materiale di collegamento, nonché 2 staffe per i morsetti del tubo della linea di flusso.
L'angolo dei supporti del collettore può essere regolato tra 30 e 60 gradi.
Montaggio su tetto piano versione base adatta a carichi di neve fino a 2 kN/m2 e velocità del vento fino a 151 km/h.
