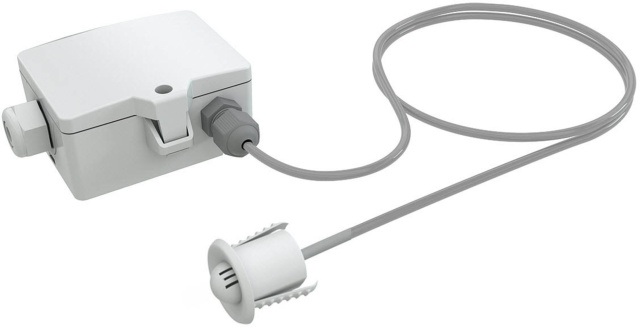

Zastosowanie/typ: czujnik sufitowy, czujnik pomieszczeniowy
Przeznaczenie: akwizycja wartosci mierzonych
Mierzone zmienne: temperatura, wilgotnosc wzgledna, wilgotnosc bezwzgledna, entalpia, punkt rosy
Interfejs: RS485 Modbus, 0..5 V, 0..10 V
Konfiguracja: USEapp, uConfig, BUS, zworka, przelacznik DIP
Napiecie wyjsciowe: 2x 0..10 V lub 0..5 V, ustawiane za pomoca zworki, konfiguracja zera na zywo za pomoca aplikacji lub uConfig, min. obciazenie 10 kΩ
Technologia sieciowa: RS485 Modbus
Transmisja danych: RS485 Modbus RTU, póldupleks, szybkosc transmisji 9 600, 19 200, 38 400 lub 57.600, parzystosc: brak (2 bity stopu), parzysty lub nieparzysty (1 bit stopu)
Zakres stosowania temperatury (°C): -35..+70
Temperatura sygnalu wyjsciowego: skalowalne wyjscie analogowe, -20..+80 °C (ustawienie domyslne), mozliwosc wyboru sposród 4 zakresów temperatury -40..+60 | 0..+50 | -20..+80 | -15....+35 °C, opcjonalnie mozliwosc parametryzacji za pomoca aplikacji lub uConfig
Zakres stosowania wilgotnosci: maks. 85% rH, bez stalej kondensacji
Dokladnosc temperatury: ±0,3 K (typowa). przy 21 °C), w standardowym zakresie pomiarowym, ustawianie offsetu za pomoca aplikacji lub uConfig
Zakres pomiarowy wilgotnosc: 0..100% rH bez kondensacji, 0..85 KJ/kg entalpii, 0..50 | 0..80 g/m³ wilgotnosci bezwzglednej, 0..+50 | -20..+80 °C punktu rosy, opcjonalnie konfigurowalna
Dokladnosc wilgotnosci: ±2% w zakresie 10...90% rH (typ. przy 21 °C), ustawianie offsetu za pomoca aplikacji lub uConfig
Zasilanie: 15...35 V = SELV, 19...29 V ~ SELV
Pobór mocy: typ. 0,4 W (24 V =), 0,8 VA (24 V ~)
Material stykajacy sie z medium: glowica czujnika, Ø=30 mm, ABS, bialy
Obudowa: USE-M, odporna na uderzenia i zlamania obudowa z pokrywa na zawiasach, PC
Kolor:czysta biel
Stopien ochrony: IP30, obudowa IP65, zgodnie z norma DIN EN 60529
Przylacze: wyjmowany przepust kablowy M25 z 4-krotnym przepustem dla kabli o maks. Ø=7 mm, odlaczany zacisk wtykowy, maks. 2,5 mm², magistrala BUS maks. 1,5 mm²
Przewód polaczeniowy: przewód tasmowy, do montazu 15 mm, odlaczany od glowicy czujnika za pomoca gniazda i wtyczki RJ12, czarny
Dlugosc przewodu polaczeniowego (m): 3,15
Montaz: montaz czolowy
Zakres dostawy: wraz z podstawa montazowa. Podstawa montazowa USE-M obudowa czysta biel, z zestawem montazowym (sruby i akcesoria)
Dlugosc urzadzenia (mm): 85
Szerokosc urzadzenia (mm): 84
Wysokosc urzadzenia (mm): 45
